Applications et exigences de fabrication des circuits imprimés pour commutateurs de centres de données IA

L'entraînement et l'inférence à grande échelle des systèmes d'IA nécessitent des échanges de données à haut débit entre les serveurs et les nœuds de calcul, ce qui accroît les exigences en matière de bande passante réseau et d'efficacité de transmission des données. Composant essentiel des réseaux de centres de données, les commutateurs assurent le transfert des données et l'interconnexion à haut débit entre les nœuds de calcul et les périphériques réseau. Les connexions Ethernet haut débit, telles que 400G et 800G, sont déjà utilisées dans certains réseaux d'IA et de centres de données haute performance, tandis que ces réseaux continuent d'évoluer vers des bandes passantes toujours plus élevées. À mesure que la vitesse des ports de commutation, le nombre de canaux et le débit de données augmentent, la fabrication des circuits imprimés est soumise à des exigences plus strictes en matière de performances des matériaux à faibles pertes, de précision de fabrication des circuits, de contrôle d'impédance et d'interconnexion multicouche.

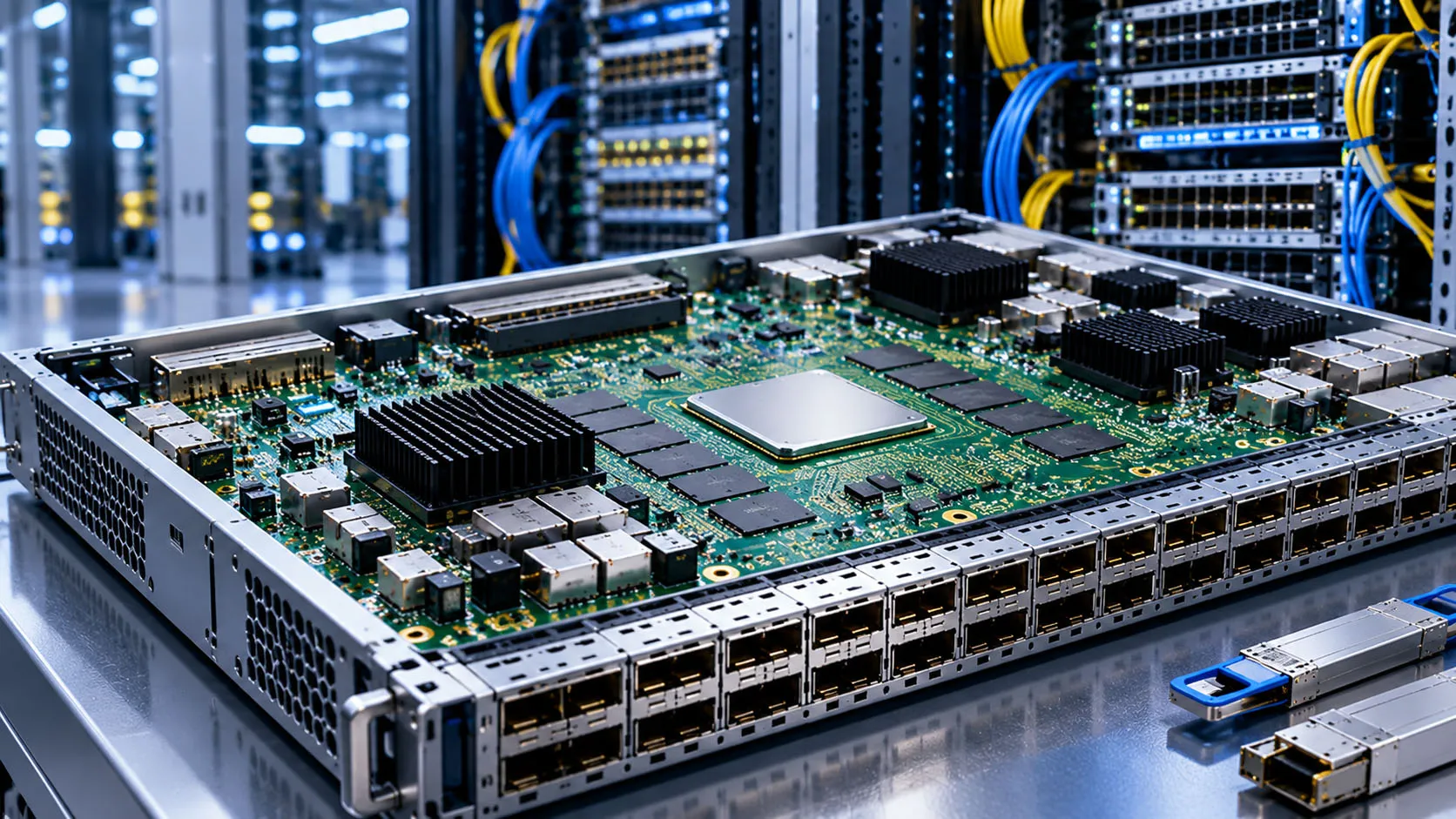

Les cartes de circuits imprimés (PCB) assurent les connexions électriques et les voies de transmission des signaux pour les puces de commutation, les interfaces haut débit, les circuits d'alimentation et autres modules fonctionnels. Dans les commutateurs de centres de données haut débit, les PCB doivent supporter non seulement une interconnexion haute densité, mais aussi une transmission fiable des signaux haut débit, une distribution d'énergie efficace et un fonctionnement durable. Les commutateurs varient en termes de vitesse des ports, de densité de ports, de capacité de commutation et d'architecture interne, ce qui engendre des exigences différentes concernant les matériaux des PCB, le nombre de couches, les structures d'empilement et la fabrication des circuits. Lors de la fabrication, les matériaux, les configurations d'empilement, la fabrication des circuits et les paramètres de processus associés doivent être contrôlés conformément aux exigences spécifiques du produit.

HoYoGo est un fabricant professionnel de circuits imprimés pour commutateurs de centres de données IA, spécialisé dans la fabrication de circuits imprimés multicouches haute fiabilité, haute précision et haute vitesse. Nous proposons des services de fabrication de circuits imprimés adaptés aux exigences des commutateurs, serveurs et équipements réseau haut débit pour centres de données IA.

Exigences de fabrication des circuits imprimés pour la transmission de données à haut débit

Les commutateurs des centres de données IA gèrent en interne un grand nombre de signaux à haut débit, ce qui impose des exigences élevées en matière de fabrication de circuits imprimés et de contrôle d'impédance. Pour les pistes à haut débit présentant des exigences d'impédance spécifiques, des facteurs tels que les dimensions des pistes, l'épaisseur du diélectrique, l'épaisseur du cuivre et les propriétés des matériaux peuvent affecter l'impédance réelle et les performances de transmission du signal.

Lors de la fabrication de circuits imprimés, des paramètres clés tels que la largeur et l'espacement des pistes, l'épaisseur du cuivre, l'épaisseur du diélectrique et l'uniformité de la gravure doivent être contrôlés conformément à la structure d'empilement, aux objectifs d'impédance et aux exigences techniques spécifiées par le client. L'impédance contrôlée des pistes doit également être vérifiée selon les objectifs d'impédance et les conditions de test spécifiés afin de minimiser l'impact des variations de fabrication sur la cohérence de l'impédance.

Matériaux à faibles pertes pour transmission à grande vitesse

Les signaux à haute vitesse circulant sur un circuit imprimé sont soumis à des pertes diélectriques et conductrices. Pour certains circuits imprimés de commutation à haute vitesse, des facteurs tels que la constante diélectrique (Dk), le facteur de dissipation (Df), les caractéristiques de surface du cuivre et l'épaisseur du diélectrique peuvent affecter les performances de transmission des signaux à haute vitesse. Parmi ces facteurs, les pertes diélectriques et la rugosité de surface du cuivre contribuent de manière significative aux pertes de transmission dans les pistes à haute vitesse.

En fonction de la vitesse d'interface, de la longueur des pistes et des performances requises, certaines cartes de circuits imprimés pour commutateurs haute vitesse peuvent utiliser des matériaux à faibles pertes ou à très faibles pertes. Ces matériaux diffèrent par leurs résines, leur stabilité dimensionnelle et leurs caractéristiques de mise en œuvre. Les procédés de fabrication, tels que la stratification, le perçage et la fabrication des circuits, doivent donc être adaptés aux caractéristiques des matériaux, tandis que la variation d'un lot à l'autre et la constance des paramètres clés exigent un contrôle rigoureux.

Structures multicouches et interconnexion intercouches

Les commutateurs haut de gamme pour centres de données intègrent de multiples modules fonctionnels, notamment des puces de commutation, des interfaces haut débit, des circuits d'alimentation et des fonctions de gestion et de contrôle. Leurs circuits imprimés utilisent généralement des structures multicouches pour assurer la transmission des signaux, la distribution de l'énergie et l'interconnexion entre les modules fonctionnels. La densité de routage plus élevée et la complexité accrue des connexions intercouches complexifient la fabrication, notamment en ce qui concerne l'alignement des couches, la stratification, le perçage et la métallisation des trous.

Certains produits haute densité peuvent utiliser des structures HDI avec des vias borgnes, des vias enterrés et des microvias, selon les exigences de conception. Pour ces circuits imprimés, des processus clés tels que l'alignement des couches, la précision du positionnement des trous, la qualité du perçage laser et la métallisation des trous nécessitent un contrôle rigoureux afin de réduire l'impact des variations de fabrication sur la fiabilité des connexions intercouches.

Structures de vias à haute vitesse et transmission de signaux

Lorsque des signaux à haute vitesse transitent entre différentes couches de circuit imprimé, les vias assurent les connexions intercouches nécessaires. Pour les pistes à haute vitesse, les tronçons de via inutilisés peuvent provoquer des réflexions et affecter les performances de transmission du signal. C'est pourquoi certains circuits imprimés de commutation à haute vitesse utilisent le perçage arrière, selon les exigences de conception, afin de réduire l'impact des tronçons de via sur l'intégrité du signal.

Pour les PCB nécessitant un perçage arrière, des paramètres clés tels que la profondeur de perçage arrière, la précision de positionnement et la longueur de stub restante doivent être contrôlés conformément aux dessins du client, aux structures d'empilement et aux exigences de conception des vias afin de garantir que la carte finie réponde aux exigences de conception spécifiées.

Fiabilité thermique des circuits imprimés en fonctionnement à charge élevée

Les commutateurs des centres de données d'IA intègrent généralement des puces de commutation, des interfaces haut débit, des circuits d'alimentation et d'autres composants qui génèrent une chaleur considérable en fonctionnement à pleine charge. La dissipation thermique globale dépend principalement de la conception thermique du système, mais les propriétés des matériaux du circuit imprimé, telles que la température de transition vitreuse (Tg), le coefficient de dilatation thermique (CTE), la stabilité thermique, la résistance de la liaison intercouche et la qualité des interconnexions, peuvent également affecter la fiabilité à long terme.

La fabrication de circuits imprimés (PCB) exige l'utilisation de matériaux adaptés aux températures de fonctionnement du produit, aux exigences de fiabilité et aux spécifications techniques du client. Des facteurs clés de fabrication, tels que la qualité de la lamination, la liaison intercouche et le métallisation des parois des trous, nécessitent un contrôle rigoureux. Pour les produits exposés à des températures élevées ou à des cycles thermiques répétés sur de longues périodes, une attention particulière doit être portée à la stabilité thermique des matériaux et à la fiabilité des interconnexions vias afin de réduire les risques de délamination et de fissuration des trous métalliques.

Contrôle de la constance dans la production en série

Une fois la production en série des circuits imprimés pour commutateurs haute vitesse lancée, la constance de la fabrication entre les différents lots devient primordiale. Les variations des propriétés des matériaux, de l'épaisseur du diélectrique, des dimensions des pistes, de l'épaisseur du cuivre et de la structure des vias peuvent affecter l'impédance, les dimensions et les performances électriques des circuits imprimés finis.

De la gestion des matières premières à la fabrication des circuits, en passant par la lamination, le perçage, le dépôt de cuivre chimique, la galvanoplastie et les tests finaux, les processus critiques et les paramètres de fabrication doivent être maîtrisés conformément aux spécifications du produit afin de garantir la stabilité des caractéristiques clés et de réduire les variations d'un lot à l'autre. En production de masse, le suivi des processus, le contrôle du premier article, les tests d'impédance et la vérification de la fiabilité contribuent également à améliorer la stabilité de la fabrication.

Tendances de développement des circuits imprimés de commutation pour centres de données IA

Les réseaux des centres de données d'IA évoluent vers une bande passante plus élevée et une interconnexion plus dense, ce qui accroît le nombre de signaux à haut débit et la complexité des interconnexions au sein des commutateurs. Pour la fabrication de circuits imprimés, les compétences en matière de traitement des matériaux à faibles pertes, de fabrication de lignes fines, de lamination multicouche, de contrôle d'impédance et de traitement des vias à haute vitesse deviennent de plus en plus importantes.

Les commutateurs varient en termes de vitesse des ports, de capacité de commutation, d'architecture de carte et de conception thermique, ce qui engendre des exigences différentes en matière de matériaux de circuits imprimés, d'empilement et d'interconnexion. La fabrication doit donc être adaptée aux spécifications du produit et aux exigences techniques du client, avec un contrôle rigoureux du choix des matériaux, des paramètres de processus et des flux de production.

HoYoGo est un fabricant professionnel de circuits imprimés pour commutateurs de centres de données IA, spécialisé dans la fabrication de circuits imprimés multicouches haute fiabilité et haute précision à haute vitesse. La production et le contrôle qualité sont réalisés conformément aux normes IPC applicables et aux spécifications techniques du client, avec un contrôle rigoureux des processus de fabrication clés tels que la fabrication des circuits, la stratification, le perçage, la galvanoplastie et l'inspection. Ceci garantit la constance de la fabrication, du prototypage à la production en série, et assure un support stable et fiable pour la fabrication de circuits imprimés destinés aux commutateurs de centres de données IA et aux équipements de communication de données à haut débit.
